一、產品[隔膜閥]的詳細資料：
產品型號：G49J
產品名稱：三通隔膜閥
產品特點：G49W無襯里隔膜閥,G49J襯膠三通隔膜閥,三通隔膜閥設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78

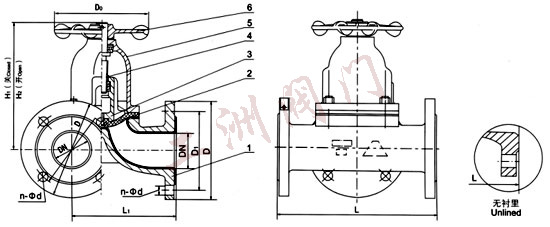

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
二、用途：
用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0
三、材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
四、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
五、結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
六、G49J三通隔膜閥主要尺寸及重量：
DN
mm | 公稱壓力
MPa | 工作壓力
MPa | L
（mm） | D
（mm） | D1
（mm） | n-φd
（mm） | F
（mm） | H1
（mm） | H2
（mm） | D0
（mm） | 質量 |
25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 |
40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 |
50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 |
65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 |
80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5 |
訂貨須知：
一、①G49J三通隔膜閥產品名稱與型號②G49J三通隔膜閥口徑③G49J三通隔膜閥是否帶附件二、若已經由設計單位選定公司的G49J三通隔膜閥型號，請按G49J三通隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
