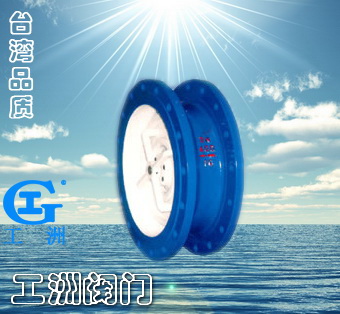

一、產品[對夾式升降止回閥]的詳細資料： 產品型號：H46 產品名稱：對夾式升降止回閥
二、對夾式升降止回閥主要尺寸及重量： 公稱通徑 | 公稱壓力PN1.0MPa | 尺寸/mm | L | D | D1 | D2 | b | Z-Φd | 50 | 60 | 160 | 125 | 100 | 20 | 4-Φ18 | 65 | 67 | 180 | 145 | 120 | 20 | 4-Φ18 | 80 | 73 | 195 | 160 | 135 | 22 | 4-Φ18 | 100 | 73 | 215 | 180 | 155 | 22 | 8-Φ18 | 125 | 86 | 245 | 210 | 185 | 24 | 8-Φ18 | 150 | 98 | 280 | 240 | 210 | 24 | 8-Φ23 | 200 | 127 | 335 | 295 | 265 | 26 | 8-Φ23 | 250 | 146 | 390 | 350 | 320 | 28 | 12-Φ23 | 300 | 181 | 440 | 400 | 368 | 28 | 12-Φ23 | 350 | 184 | 500 | 460 | 428 | 30 | 16-Φ23 | 400 | 191 | 565 | 515 | 482 | 32 | 16-Φ25 | 450 | 203 | 615 | 565 | 532 | 32 | 20-Φ25 | 500 | 219 | 670 | 620 | 585 | 34 | 20-Φ25 | 600 | 222 | 780 | 725 | 685 | 36 | 20-Φ30 | 700 | 305 | 895 | 840 | 800 | 38 | 24-Φ30 | 800 | 305 | 1010 | 950 | 905 | 44 | 24-Φ34 | 1000 | 432 | 1220 | 1160 | 1115 | 50 | 28-Φ34 | 1200 | 524 | 1450 | 1380 | 1325 | 56 | 32-Φ41 |
三、對夾式升降止回閥主要尺寸及重量： 公稱通徑 | 公稱壓力PN1.6MPa | 尺寸/mm | L | D | D1 | D2 | b | Z-Φd | 50 | 60 | 160 | 125 | 100 | 16 | 4-Φ18 | 65 | 67 | 180 | 145 | 120 | 18 | 4-Φ18 | 80 | 73 | 195 | 160 | 135 | 20 | 8-Φ18 | 100 | 73 | 215 | 180 | 155 | 20 | 8-Φ18 | 125 | 86 | 245 | 210 | 185 | 22 | 8-Φ18 | 150 | 98 | 280 | 240 | 210 | 24 | 8-Φ23 | 200 | 127 | 335 | 295 | 265 | 26 | 12-Φ23 | 250 | 146 | 405 | 355 | 320 | 30 | 12-Φ25 | 300 | 181 | 460 | 410 | 375 | 30 | 12-Φ25 | 350 | 184 | 520 | 470 | 435 | 34 | 16-Φ25 | 400 | 191 | 580 | 525 | 485 | 36 | 16-Φ30 | 500 | 219 | 705 | 650 | 608 | 44 | 20-Φ34 |
四、對夾式升降止回閥主要尺寸及重量： 公稱通徑 | 公稱壓力PN2.5MPa | 尺寸/mm | L | D | D1 | D2 | b | Z-Φd | 50 | 60 | 160 | 125 | 100 | 16 | 4-Φ18 | 65 | 67 | 180 | 145 | 120 | 18 | 4-Φ18 | 80 | 73 | 195 | 160 | 135 | 20 | 8-Φ18 | 100 | 73 | 215 | 180 | 155 | 20 | 8-Φ23 | 125 | 86 | 245 | 210 | 185 | 22 | 8-Φ25 | 150 | 98 | 280 | 240 | 210 | 24 | 8-Φ25 | 200 | 127 | 335 | 295 | 265 | 26 | 12-Φ25 | 250 | 146 | 405 | 355 | 320 | 30 | 12-Φ30 | 300 | 181 | 460 | 410 | 375 | 30 | 12-Φ30 | 350 | 184 | 520 | 470 | 435 | 34 | 16-Φ34 | 400 | 191 | 580 | 525 | 485 | 36 | 16-Φ34 | 500 | 219 | 705 | 650 | 608 | 44 | 20-Φ41 |
訂貨須知：
一、①對夾式升降止回閥產品名稱與型號②對夾式升降止回閥口徑③對夾式升降止回閥是否帶附件二、若已經由設計單位選定公司的對夾式升降止回閥型號，請按對夾式升降止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
