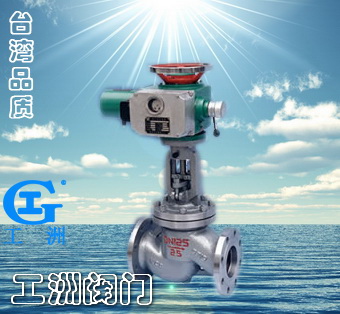

一、產品[柱塞閥]的詳細資料： 產品名稱：電動柱塞閥 產品特點：電動柱塞閥外形分Z字形和腰鼓形兩種，但內部結構和零件尺寸完全相同。有金屬和非金屬密封。電動頭來采用揚州和天津市閥門公司（原天津第二通用機械廠）引進美國依米托克（Limitorque）技術生產的SMC系列多回轉型電動裝置，這種電動裝置在國內屬于上乘，其產品被我廠長期使用. 二、電動柱塞閥主要連接、結構尺寸： DN(mm)
尺寸 | （UJ941H） U941SM | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 型號 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0
SMC-1 | SMC-0
SMC-1 | SMC-1
| SMC-1
SMC-2 | SMC-1
SMC-2 | SMC-1
SMC-2 | SMC-1
| SMC-2 | SMC-3 | W | 865 | 910 | 910 | 910 | 940
1052 | 940
1052 | 1052 | 1052
1150 | 1052
1150 | 1052
1150 | 1150 | 1150 | | D | 165 | 185 | 200 | 235 | 270 | 300 | 360
（375） | 425
（450） | 485
（515） | 555
（580） | 620
（666） | 670
（685） | 730
（755） | K | 125 | 145 | 160 | 190 | 220 | 250 | 310
（320） | 370
（385） | 430
（450） | 490
（510） | 550
（585） | 600
（610） | 660
（670） | D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274
（284） | 330
（345） | 389
（409） | 448
（465） | 503
（535） | 548
（560） | 609
（615） | t | 20 | 22 | 24 | 24 | 26 | 28 | 30
（34） | 32
（38） | 34
（42） | 38
（46） | 40
（50） | 42
（50） | 44
（52） | n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26
（12-30） | 12-30
（12-33） | 16-30（16-33） | 16-33
（16-36） | 16-36
（16-39） | 20-36
（20-39） | 20-36
（20-42） |
三、本廠生產的電動柱塞閥所需的力距參數表： DN(mm)
尺寸 | U941SM-25(40) (N.m) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 | PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
四、SMC系列閥門電動裝置技術參數： DN(mm)
尺寸 | 允許輸出轉矩（N.m） | 速比范圍 | 允許推力（KN） | 允許閥桿直徑（ |
|
|
