一、電動塑料球閥特性：

　　　　工作溫度: 0℃ 至 +60℃

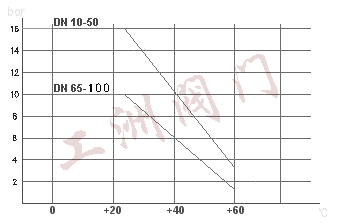

　　　　 工作壓力：見圖　　　　
　　　　 流體范圍: 食品工業、石化和與聚氯乙烯相匹配的各種流體。　　　　
　　　　 連接: 內螺紋 DIN/ISO228/1; 焊接 ISO727 UNI7442/75

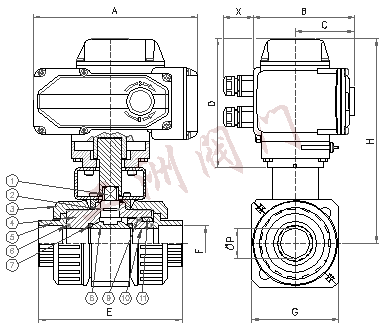

閥門材料
1) 軸 Shaft	聚氯乙烯 PVC
2) O環 O-Ring	三元乙丙橡膠 EPDM
3) 環型螺母 Ring nut	聚氯乙烯 PVC
4) 閥體 Body	聚氯乙烯 PVC
5) 端口 End	聚氯乙烯 PVC
6) O環 O-Ring	三元乙丙橡膠 EPDM
7) 球體密封 Ball sealing	聚四氟乙烯 P.T.F.E.
8) 球體 Ball	聚氯乙烯 PVC
9) O環 O-Ring	三元乙丙橡膠 EPDM
10) 球體密封支架 Ball sealing support	聚氯乙烯 PVC
11) 環 Ring	聚氯乙烯 PVC

尺寸表
"螺紋"訂貨號		M61116F03	M61116F04	M61116F05	M61116F06	M61116F07	M61116F08	M61116F09	M61116F10
“焊接”訂貨號		M61316F83	M61316F84	M61316F85	M61316F86	M61316F87	M61316F88	M61316F89	M61316F90
DN	mm.	10	15	20	25	32	40	50	65
內螺紋尺寸	mm.	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
焊接管	mm.	16	20	25	32	40	50	63	75
通徑?	mm.	10	15	20	25	32	40	50	65
A	mm.	207,5	207,5	207,5	207,5	207,5	207,5	207,5	207,5
B	mm.	122,5	122,5	122,5	122,5	122,5	122,5	122,5	122,5
C	mm.	68	68	68	68	68	68	68	68
D	mm.	163,5	163,5	163,5	163,5	163,5	163,5	163,5	163,5
X	mm.	44	44	44	44	44	44	44	44
E "filetta至"	mm.	103	112	122	130	152	157	187	236
E "DAincollare"	mm.	103	103	115	127	145	164	199	235
G	mm.	63	63	73	90	104	112	135	154
H	mm.	225,5	225,5	230,5	239	246	250	271,5	322,5
T. of cycle 50/60 Hz	s.	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5
重量	Kg.	5,6	5,7	5,8	6	6,3	6,5	7,3	7,8

訂貨須知：
一、①電動塑料球閥產品名稱與型號②電動塑料球閥口徑③電動塑料球閥是否帶附件二、若已經由設計單位選定公司的電動塑料球閥型號，請按電動塑料球閥號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?

?
