一、產品引用標準：

設計與制造：GB12235
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JB/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092

二、產品用途：

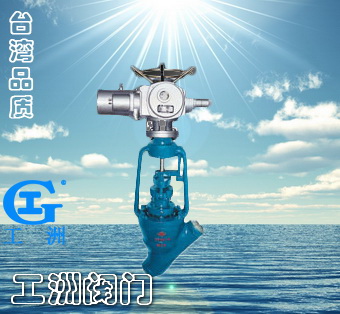

電動焊接截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

三、產品結構特點：

1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，電動焊接截止閥能適用于各種壓力、溫度及介質工況。
6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

四、主要零件的材料說明：

閥 體	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
閥 蓋	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
支 架	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
閥 瓣	2Cr13	316	Cr5Mo	304
閥 桿	2Cr13	316	25Cr2MoV	304
閥 座	25	316	304	304
密封環	304、增強柔性石墨
填 料	增強柔性石墨
閥桿螺母	ZCuA110Fe3

訂貨須知：
一、①電動焊接截止閥產品名稱與型號②電動焊接截止閥口徑③電動焊接截止閥是否帶附件二、若已經由設計單位選定公司的電動焊接截止閥型號，請按電動焊接截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?
