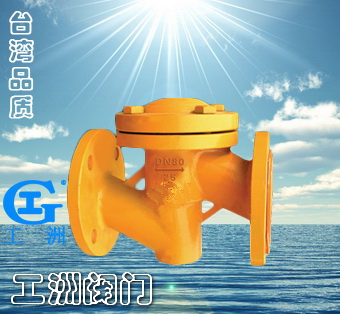

一、氨用升降式止回閥的詳細資料： 產品型號：H41N 產品名稱：氨用升降式止回閥 產品特點：該閥門閥瓣利用流體壓差和自身的重量實現升降，適用于大部分的罐內水平管路上，自動阻止介質逆流，保護上游設備。
二、主要設計參數： 設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN200mm
公稱壓力：PN1.6、2.5、4.0MP。 三、主要性能參數： 公稱壓力 | 殼體試驗 | 密封試驗 | 適用介質 | 適宜溫度 | 2.5 | 3.75 | 2.75 | 氨氣、天然氣等 | -40~+80℃ | 4.0 | 6.0 | 4.4 |
四、主要零件材料： 閥體、蓋板 | 閥瓣 | 密封面 | WCB | 碳鋼 | 不銹鋼和尼龍 |
五、氨用止回閥主要外形尺寸： 公稱通 DN(mm) | H41N-25型主要尺寸 | 重量 | L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 | 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 | 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 | 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 | 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 | 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 | 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 | 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 | 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - | 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - | 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | - |
注：不銹鋼止回閥尚有生產，H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
訂貨須知：
一、①氨用止回閥產品名稱與型號②氨用止回閥口徑③氨用止回閥是否帶附件二、若已經由設計單位選定公司的氨用止回閥型號，請按氨用止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
